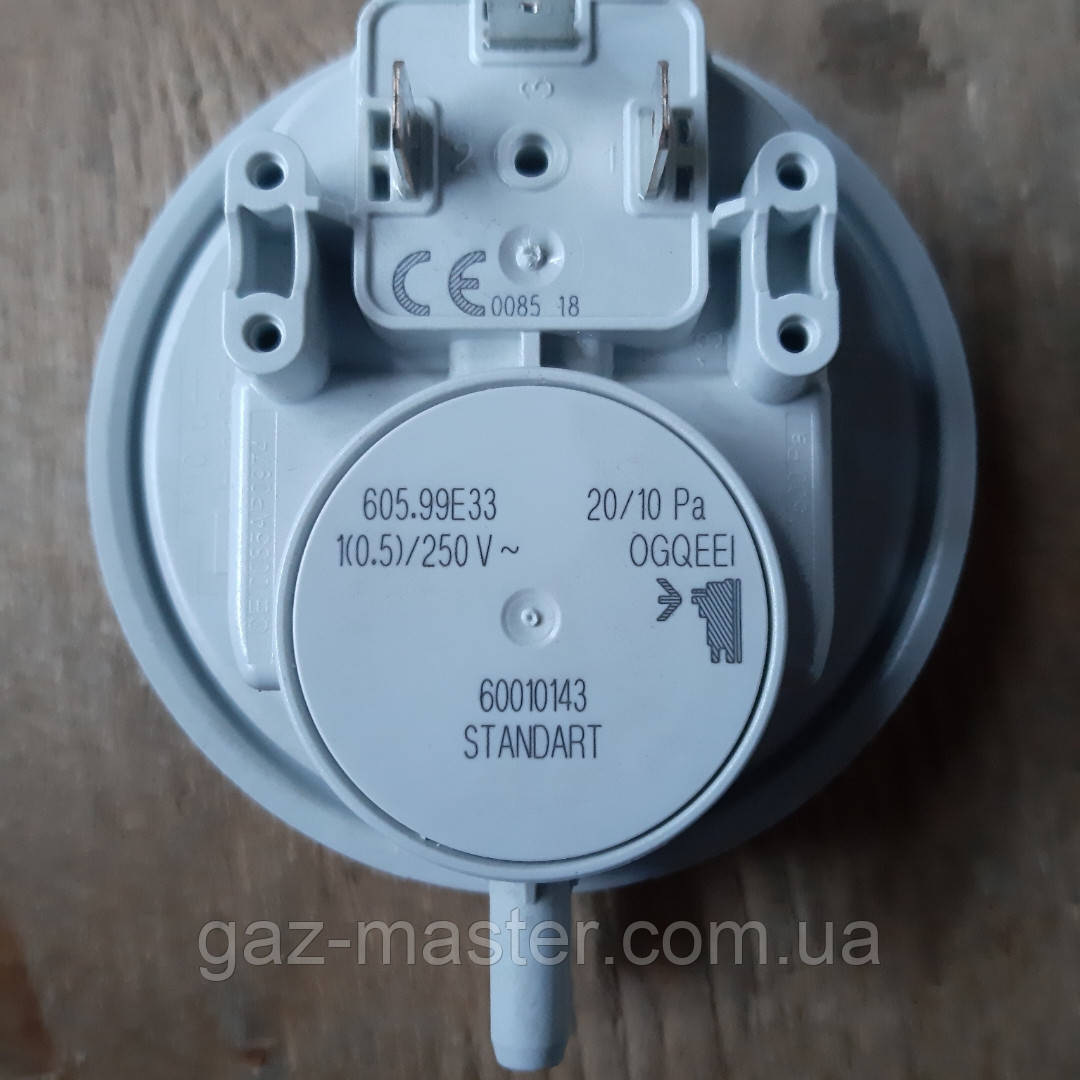

Датчик тиску повітря вентилятора 20/10 Pa 1(0,5)А/250V

Датчик тиску повітря вентилятора  20/10 Pа, 1(0,5)А/250V

Призначення:

• Призначення пресостату (або диференціальне реле тиску диму) контроль роботи вентилятора газового котла, а саме процесу видалення диму. Крім того, пресостат дає змогу працювати пальником.

Технічні характеристики:

• Візуально це плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний триконтактний мікроперемикач. Y-подібна трубка призначена для відведення конденсату.
• У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Відповідно, об'єднуються два імпульси тиску (негативний і позитивний).
• За нормальної роботи пальника працює вентилятор, що створює тиск, впливаючи водночас на мембрану, яка переміщаючись, змінює стан мікроперемикача зі нормально-розомкнутого в стан нормально-замкнутого. Під час підпалювання мікропроцесор подає напруження на контакти реле вентилятора, включно з ним.
• Після запуску вентилятора діафрагма реле тиску змінює своє положення, перемикаючи контакти мікроперемикача. Замикаються контакти з і по. Мікропроцесор під'єднує секцію підпалу та контролю полум'я.
• Після закінчення роботи котла контакти реле мають повернутися у вихідне положення (контакти c і nc замкнуті).
