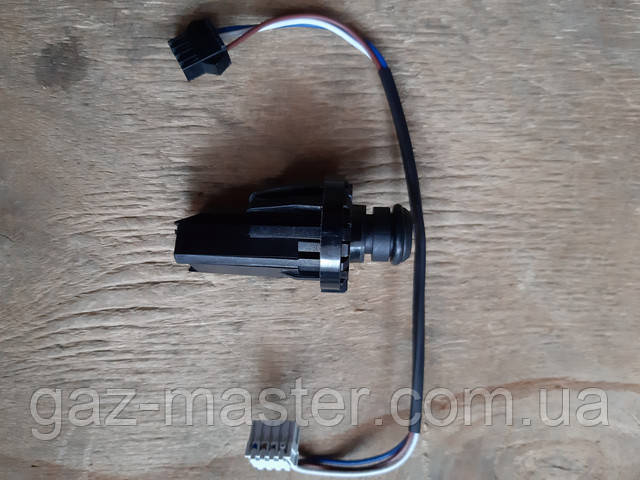

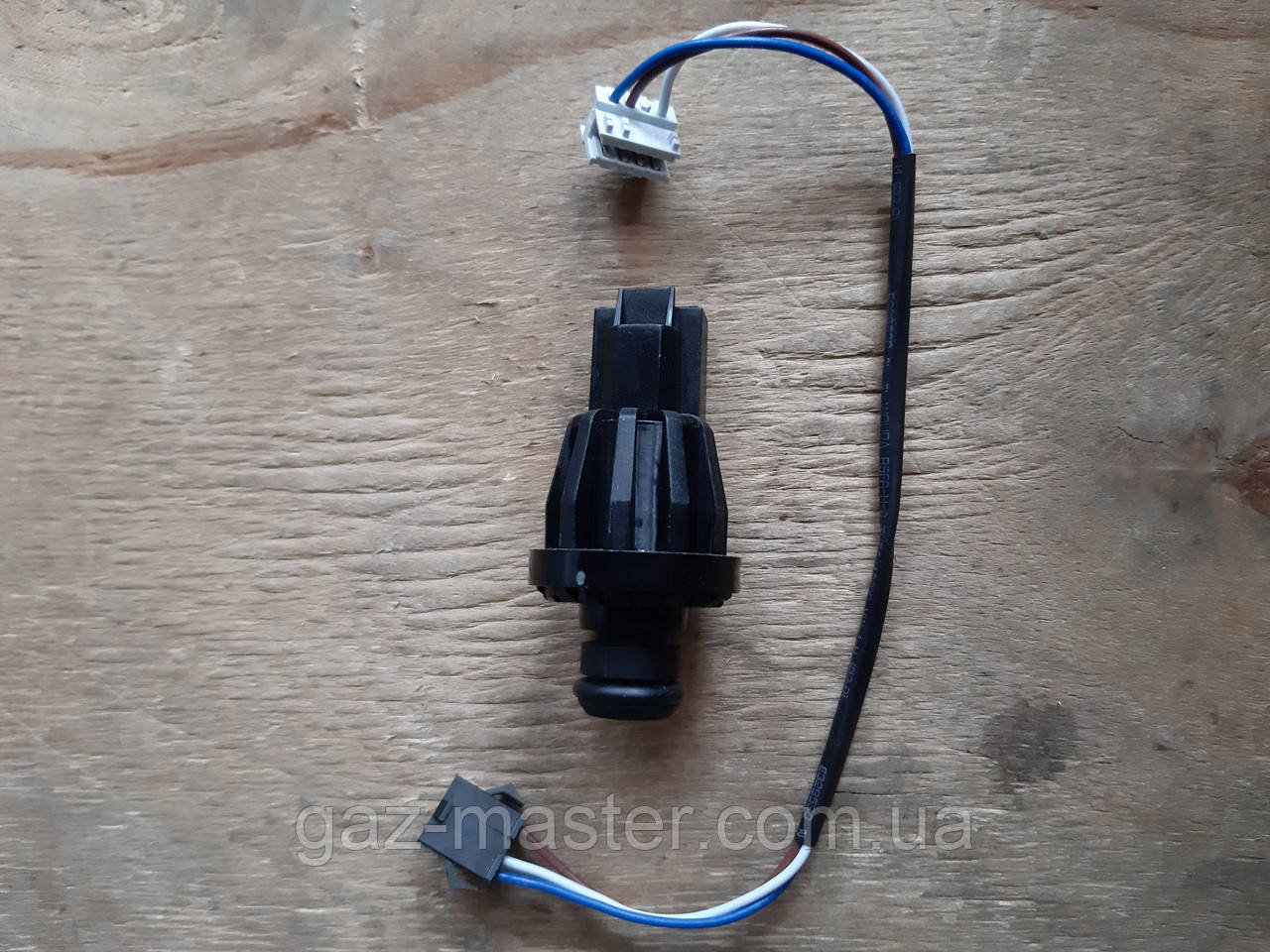

Датчик тиску Protherm, Saunier Duval, Vaillant

Датчик тиску води MARQUARDT(italy)-Protherm, Vailant, Saunier Duval (мультишток)

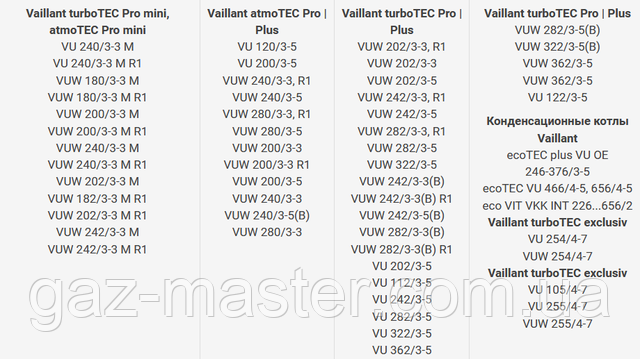

Датчик тиску Vaillant Tec, Ecotec, Eco Vit (VU, VUW, VKK, VKO, VWS, VWW) 0020059717

Реле тиску води ідеально підходить конструктивно та функціонально для встановлення на котли Saunier Duval S57205, Protherm 0020023216, Viessmann 7826025

Реле тиску води котлів Vaillant встановлене в навісних, підлогових і конденсаційних котлах серії Tec. Фактичний тиск у системі постійно передається на плату керування котла. Тиск води впливає на мембрану датчика, яка за зміни тиску змінює хід. Рух мембрани передається на навантажений пружиною магніт, який впливає на датчик Холла (що вмонтований всередині датчика тиску).

Відстань між магнітом і датчиком Холла змінюється залежно від тиску, він реєструється мікрочипом і перетворюється на сигнал напруги, який передається на електронну плату керування котла.Дання в системі висвічується на дисплеї котла. У разі зниження тиску нижче 0,4 бара котел вимкнеться через брак тиску в системі, на дисплеї висвітлиться код помилки F.22. Розпалювання пальника не відновиться, поки тиск не перевищить мінімального значення 0,7 бара. Після підживлення системи до робочого тиску котел буде готовий до експлуатації.

Як перевірити електронний датчик тиску на справність?

• у стані без надмірного тиску напруга становить приблизно 0,5 вольтів постійного струму;
• за тиску 3,5 бара близько 3 Вольта.

Вимірювання напруги відбувається у штекері датчика тиску води між чорним (заземлення) і зеленим (сигнальна лінія) кабелями.

Характеристики датчика тиску:   Комплектація: датчик тиску, кільце ущільнювача, два затискачі-фіксатори

. Артикул виробника: 0020036671, Т44420436А,

Конструкція: пластиковий корпус, кріплення скоба.

"
