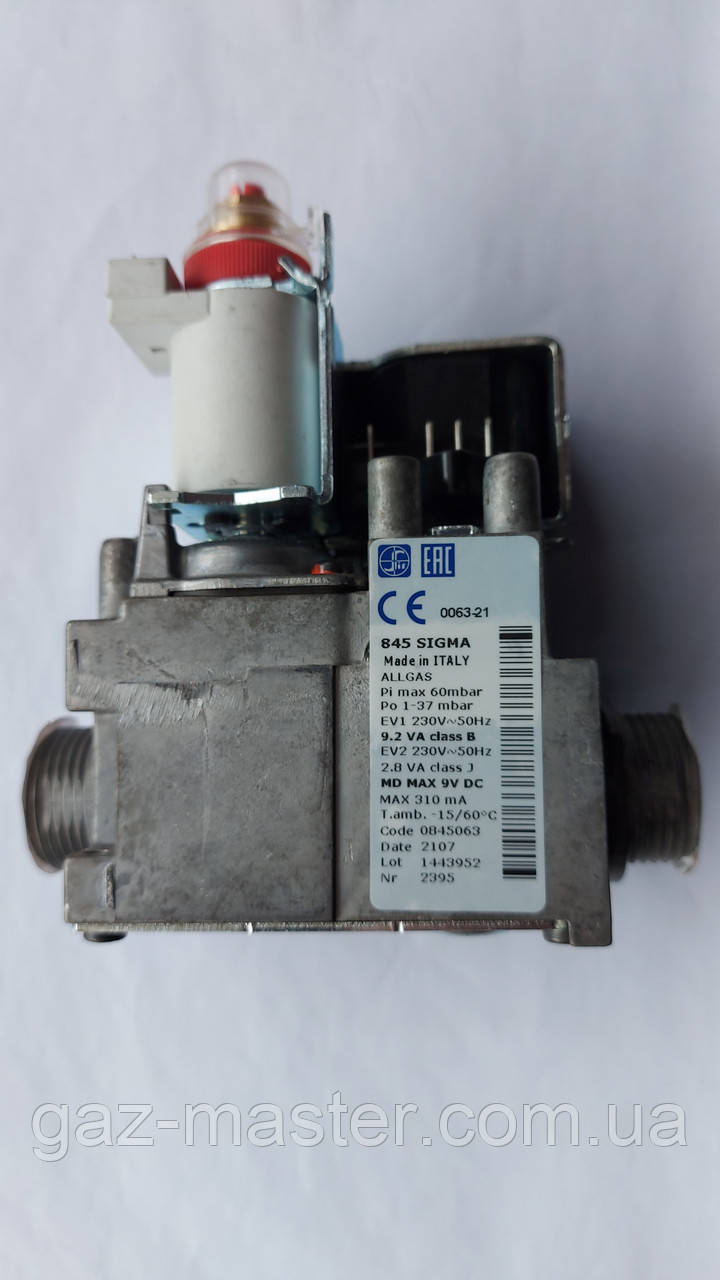

Газовий клапан 845 Sigma 0.845.063 Baxi, Westen, Immergas 1.021496 A

Газовий клапан 845 Sigma 0.845.063 Baxi, Westen, Immergas  1.021496 A

Клапан для газового котла Sit 845 SIGMA 0845076

Складається клапан із двох робочих клапанів, забезпечена регулювання подавання газу залежно від умов експлуатації. Пристрій в автоматичному режимі закривається навіть тоді, коли з якихось причин немає подавання газу або живлення в мережі.

Для регулювання вихідного тиску використовується спеціальна сервосистема. Воно має таке значення, яке задається оператором. У тому разі, якщо вихідний тиск нижче певного значення, регулювальний клапан тиску закривається, що стосується серводування, то він зростає. Це призводить до того, що відкривається основний клапан. Навіщо потрібне встановлення цього клапана? Він забезпечує подавання на пальник такого об'єму газу, який забезпечує задану температуру для котла. Безперервна модуляція відбувається в автоматичному режимі. Для цього є спеціальна плата.

Принцип дії газового клапана Sit

У тому разі якщо немає подавання електрики, то обмотки робочих клапанів і обмотка модулятора зневоднені. На вхідному штуцері є можливість отримати величину тиску, яка є на вході. Якщо подати струм на обмотки робочих клапанів, вони відкриваються й газ потрапляє на форсунки газового котла. Тиск газу та його об'єм істотно залежатиме від того, у якому стані міститься клапан, що задає модуляцію.

Під час подавання на клапан модуляції мінімальної кількості газу він максимально відкритий. Якщо ж на клапан подається максимальна кількість газу, то клапан модуляції закритий.

На котушку клапана модуляції подається напруга від мінімально можливого до максимально можливого. Плата здійснює плавне керування напругою. У такий спосіб забезпечується необхідна температура санітарної води або теплоносія. Шток котушки модулятора має більший запас ходу, порівнюючи з тим, який передбачений для роботи системи в штатному режимі.

На котушці модуляції є спеціальні механічні обмежувачі. З їхньою допомогою можна встановити максимальний і мінімальний поріг тиску газу. Щодо конструкції обмежувачів, то вона досить проста. Використовується гвинт і гайка. За допомогою останньої ставиться обмеження газу за максимальним тиском. За допомогою гвинта регулюється відкривання клапана, іншими словами регулюється мінімальний тиск у клапані. Механізм регулювання має захист у формі пластикового ковпачка. Якщо необхідно провести регулювання, то необхідно відкрутити пластмасовий ковпачок. Після проведення регламентних робіт пластмасовий ковпачок закручується на місце та пломбується.

Як відрегулювати тиск клапана на виході

Такі регулювання прив'язуються до цього клапана, загальних значень немає. Для того, щоб отримати справжнє значення, використовуються спеціальні штуцери. З їх допомоги вимірюється як тиск на вході, так і тиск на виході. Після проведення перевірок штуцера підлягають заглушці. Для цього використовуються спеціальні гвинти. Затяжний момент не має перевищувати 1 Нм.
