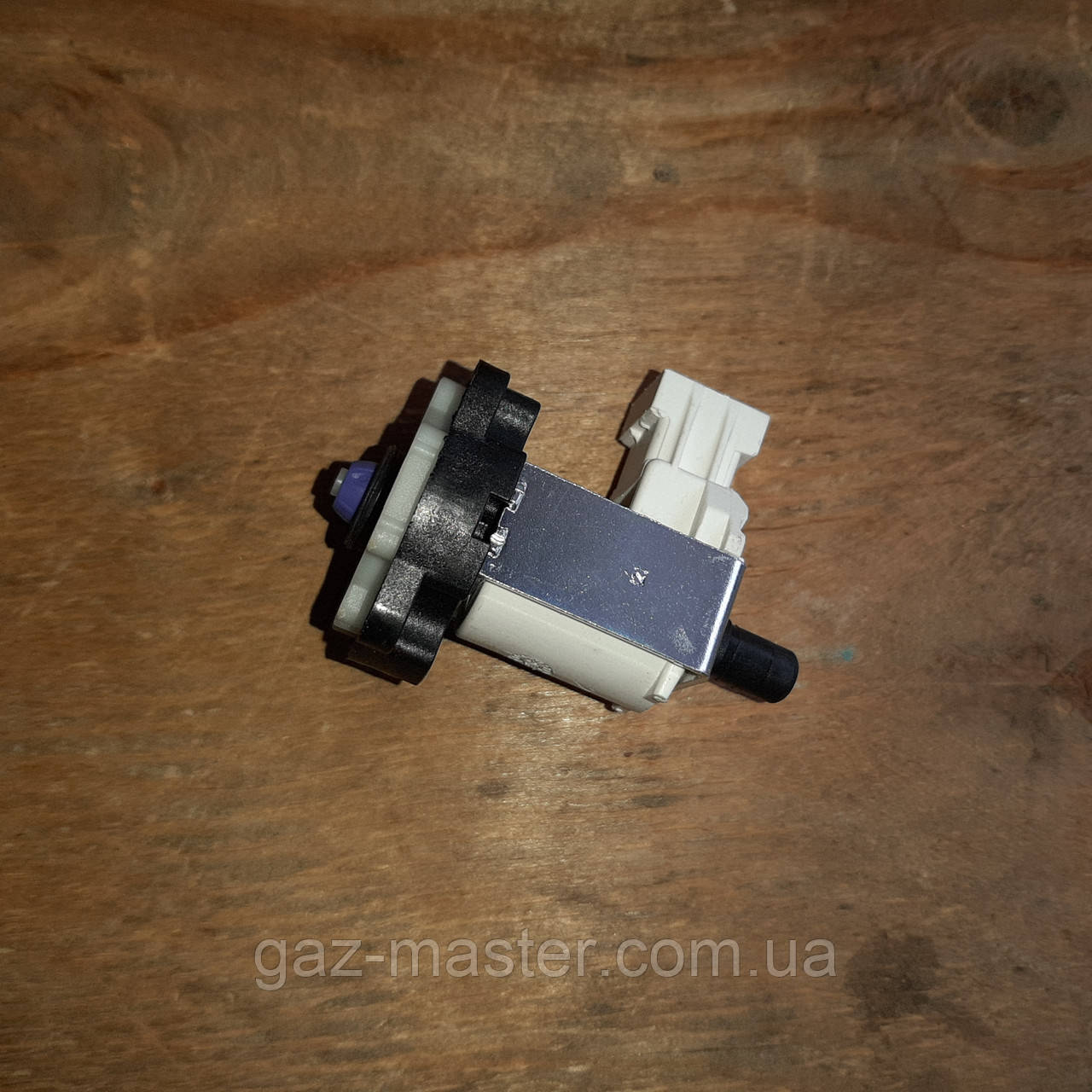

Електромагнітний клапан підживлення Ariston Genus, Genus Premium

Електромагнітний клапан підживлення котлів Ariston Genus, Genus Premium з артикульним номером 65104669 використовується в котлах конденсаційних і в котлах із підвищеним комфортом.  За допомогою електромагнітного клапана підживлення в цих котлах може вироблятися вручну та напівавтоматично.
Ручне підживлення відбувається за допомогою магнітного ключа. Напівавтоматичне підживлення використовується тільки за потреби підживлення первинного контуру опалення. Забороняється використовувати для заповнення порожньої системи.

На електромагнітний клапан підживлення подається змінна напруга 230 В — роз'єми 1 і 2 з'єднувачі CN12 електронної плати керування, опір 3,7 кОм. У режимі гарячого водопостачання  цей режим не діє. Якщо тиск у системі менш ніж 0,6 бара вмикається режим підживлення й за натисканням кнопки 13 запускається цикл "заповнення системи":

• триходовий клапан перемикається в положення центрального опалення;
• якщо насос був ввімкнений, він вимикається;
• якщо пальник був увімкнений, він вимикається;
• після першого заповнення здійснюється контроль тиску — у разі негативного результату контролю лунає повідомлення про помилку 1 P5 (між B і A);
• здійснюється контроль сталості тиску; у разі негативного результату контролю видається повідомлення про помилку 1 P6 (між C і B1);
• для досягнення встановленого значення тиску здійснюється другий цикл заповнення.

Параметри 2 48 дають змогу забороняти напівавтоматичну підживлювальну підживку: 0 — заборонена, 1 -  дозволене.

Коди помилок (у разі заповнення):
1 02 Датчик тиску не під'єднаний або в ньому має місце коротке замикання
1 09 Тиск вищий за максимальний (3 бар)
1 11 Тиск нижчий за мінімальний (0,4 бари)
1 P4 Тиск нижче від відбивного (0,6 барів)
1 P5 Перший цикл заповнення завершений не успішно (тиск у котлі не підвищився): натисніть
відповідну кнопку та спробуйте заповнити повторно.
1 P6 Контроль постою тиску дав негативний результат: натисніть відповідну кнопку
і спробуйте заповнити повторно.
1 P7 Понад 5 циклів заповнення за 50 хв, кнопка заповнення блокується (для скидання: вимкнути й
повторно увімкнути)
1 P8 Більш ніж 6 циклів заповнення за 7 діб, кнопка заповнення блокується (для скидання: Відмик. - Вкл.)
