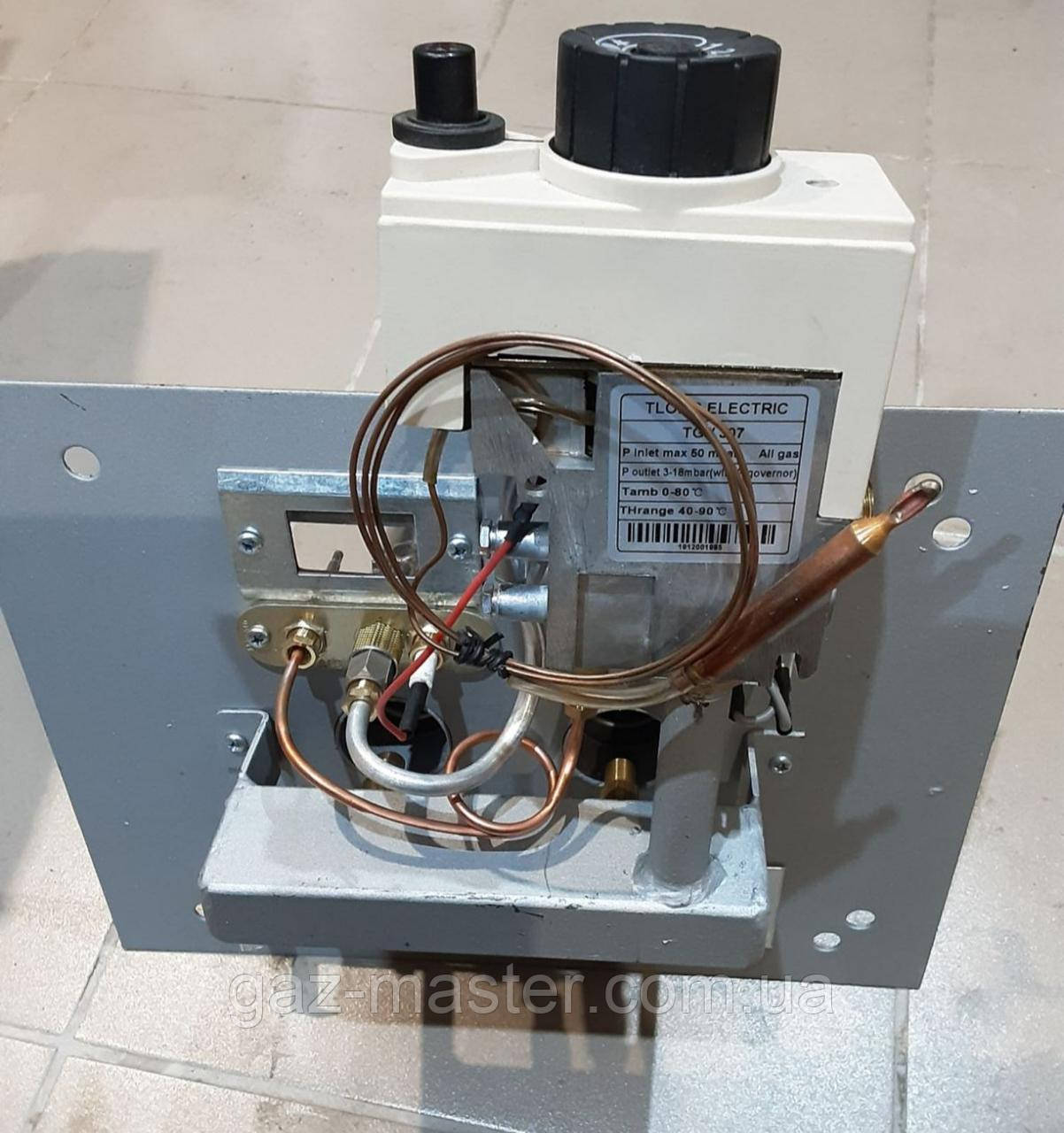

Газогарячий пристрій Вакула — 20 кВт tgv 307

Пристрої газогарячі для котлів із мікрофакальними пальниками, Вакула (до 190 кв. м.) ГГУ з автоматикою  tgv 307( Китай) і мікрофакельними пальниками («BRAY», Великобританія, «Polidoro», Італія) призначені для спалювання газу в побутових опалювальних апаратах (котлах) з водяним контуром і водонагрівачами, а також для автоматичного регулювання й контролю за їх роботою. Автоматика  tgv 307 не вимагає електроживлення і виконує функції пуску, регулювання й безпеки.

Автоматика   tgv 307 забезпечує:

• автоматичне підтримання заданої температури теплоносія;

• автоматичне вимикання пристрою у разі раптового вимкнення газу;

• автоматичне вимикання пристрою за відсутності тяги або за зворотної тяги;

• можливість роботи пристрою у разі зниженого тиску газу;

дає змогу виробляти:

• розпалювання запальника за допомогою п'єзоелектричного пристрою;

• регулювання температури теплоносія від 40 до 90 °C;

має можливість настроювання:

• максимального потоку газу;

• мінімального потоку газу;

• потоку газу до запальники.

Застосування в цьому газогарячому пристрої мікрофакельних пальників із жаростійкої неіржавкої сталі забезпечує:

• повне згоряння газу;

• зменшення викиду шкідливих речовин в атмосферу;

• зменшення інтенсивності відкладення сажі в димоході;

• надійність роботи пальників упродовж усього терміну експлуатації.

Пристрій забезпечений приладом автоматичного керування — газовим клапаном  tgv 307

Газовий клапан  tgv 307 не вимагає електроживлення.

Газовий клапан  tgv 307 дає змогу виробляти:

- розпалює запальний пальник за допомогою п'єзоелектричного елемента;
- регулювання температури теплоносія від 40 °C до 90 °C;
- регулювання максимального потоку газу;
- регулювання мінімального потоку газу;
- регулювання потоку газу до запальної пальника;

і забезпечує:

- автоматичне підтримання заданої температури теплоносія;
- автоматичне вимикання пристрою у разі раптового вимкнення газу;
- автоматичне вимикання пристрою за відсутності тяги та за зворотної тяги;
— можливість роботи пристрою у разі зниженого тиску газу.

Застосування в цьому пристрої мікрофакельних пальників із неіржавкої сталі забезпечує:

- економію газу до 20%, порівнюючи зі звичайними пальниками;
- зменшення викиду СО в атмосферу;
- зменшення інтенсивності осідання сажі в димоході;
— надійність роботи пальника впродовж усього терміну експлуатації.

1 – панель; 2 — повітряна заслінка; 3 — штуцер під'єднання до газопроводу; 4 – термопереривач; 5 – термопара SIT; 6 — газопровід запального пальника; 7 — кабель п'єзоелектричного елемента; 8 — заслінка оглядового вікна; 9 - газовий колектор; 10 — основна (мікрофакельна) пальник; 11 –  прилад автоматичного керування газогарячним пристроєм — газовий клапан  tgv 307; 12 –  пальник запальний; 13 – термочутливий балон; 14 — гвинти.
