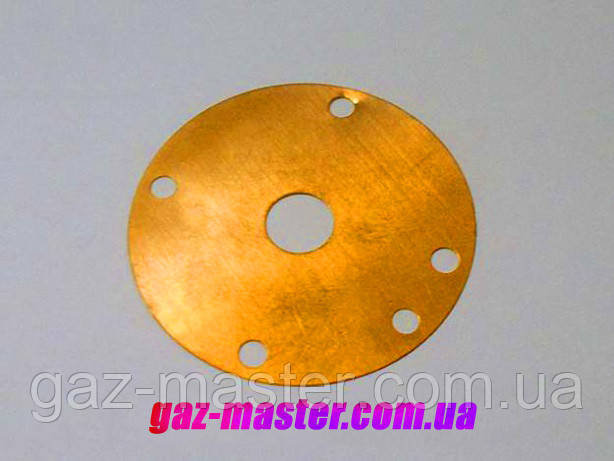

Мембрана терморегулятора КАРЕ

Автоматика безпеки та регулювання «КАРЕ» призначена для автоматичного захисту та регулювання теплових процесів спалювання природного газу за ГОСТ 5542-87 в газогарячних приладах і побутових опалювальних апаратах, автоматика розрахована на експлуатацію за тиску газу від 0,635 до 1,764 кПа.

Автоматика безпеки та регулювання «КАРЕ» слугує для подавання газу до займистика й основного пальника, регулювання температури води в котлі та автоматичного вимкнення подавання газу в разі:

• згасання займистика;
• тиску газу в мережі нижче мінімального та зупинки подавання газу;
• без тяги;
• нагрівання води в теплообміннику до 93-95 °C.

Автоматика складається з двох функціональних вузлів: вузол безпеки та вузол регулювання. Схема монтажу зображена на рис.1.

У вузол безпеки входить: термоелектрозахисний клапан 1, термопара 10, датчик тяги 5 і датчик від закипання 4.

Вузол регулювання складається з: терморегулятора 3 призначеного для підтримки заданої температури теплоносія, а також вмикання й вимкнення основного пальника; мембранного клапана 2, призначеного для припинення подавання газу на основні пальники у разі досягнення заданої терморегулятором температури води в котлі.

Кнопка п'єзозасплавника 14 (рис.1) з'єднана з п'єзоелектродом 11 високовольтним дротом 13 і слугує для запалювання запальники.

Регулятор тиску газу слугує для підтримки номінального тиску газу перед побутовими газовими апаратами, а також завдяки вмонтованому фільтру очищає вхідний газ від домішок.

Призначення й пристрій вузлів автоматики

1. Термоактивний клапан призначений:
   • для подавання газу на запальний пальник;
   • для вимкнення автоматики під час згасання запального пальника.
2. Мембранний клапан призначений для припинення подавання газу на
   основні пальники у разі досягнення заданої терморегулятором температури
   води в котлі.
3. Терморегулятор призначений для підтримки заданої температури
   теплоносія. Точність підтримки температури +/- 2 °C.
4. Датчик від закипання призначений для припинення подавання газу на
   розпалений пальник у разі досягнення температури води в котлі 93-95 °C.
5. Датчик тяги призначений для припинення подавання газу на займальну
   пальник без або за зворотної тяги в димоході.
6. Кнопка п'єзозаплавця 14 (рис.1) з'єднана з п'єзоелектродом 11 високовольтним кабелем. П'єзоелектропровід має керамічну основу, тому затискач гайки кріплення п'єзоелектрода потрібно виконувати суто рукою. Затягування ключем — ЗАПРЕЩАЕТСЯ!

Переваги автоматики «Каре»

Надійність.
Комплектація автоматики датчиком від закипання, що гарантує безпечну експлуатацію котла. У разі підвищення температури води в котлі до 95 °C — автоматика вимикає подавання газу в котел.

Стабільність роботи.
В автоматиці практично не відбувається падіння тиску газу. Надійно працює у разі зниження тиску газу до 600-650 Па.

Простота конструкції.
Автоматика складається з окремих блоків, що неабияк спрощує та здешевлює ремонт. За потреби можна здійснювати технічне обслуговування й ремонт окремого блока.
