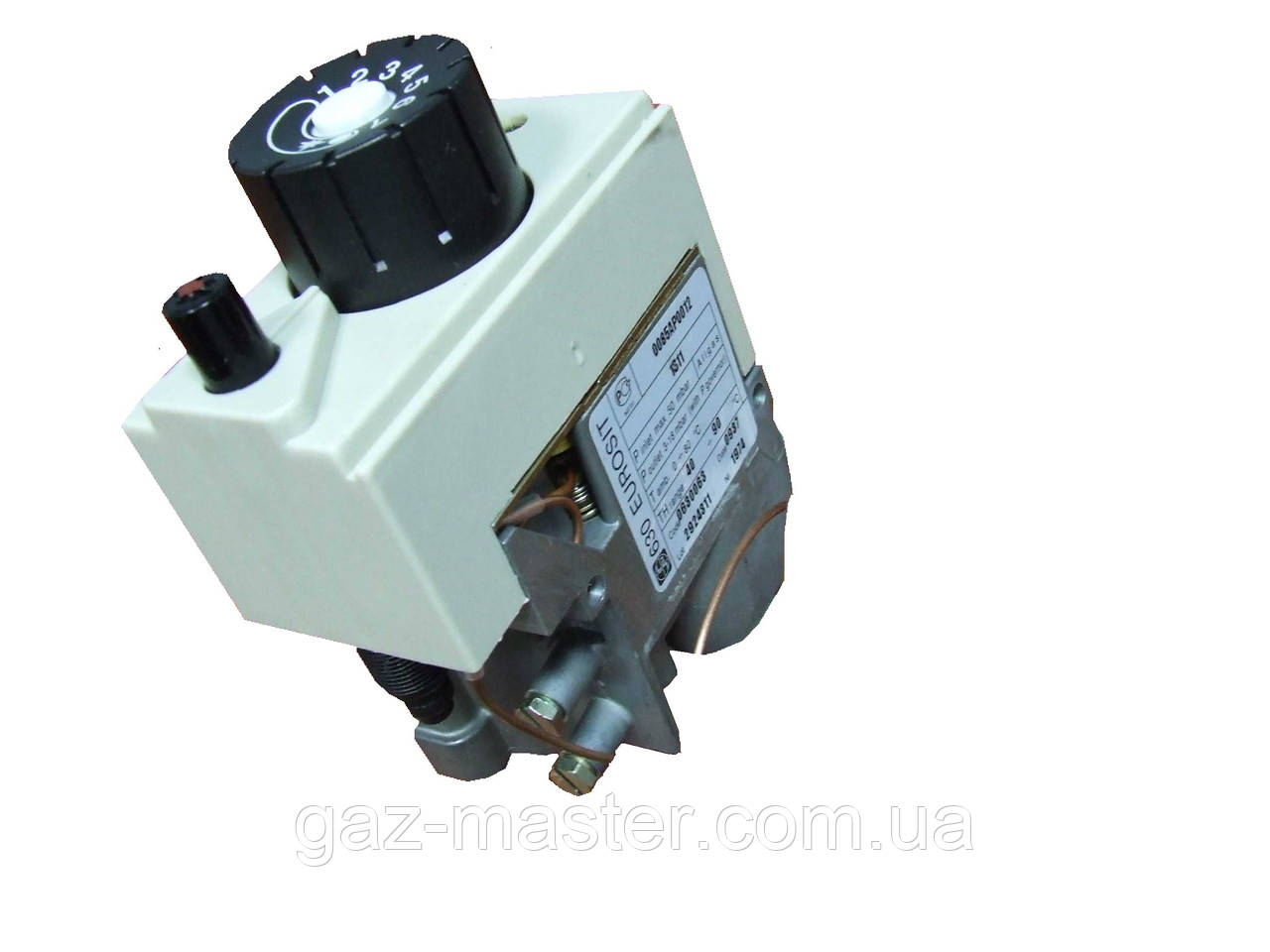

Газовий клапан Eurosit 630

Енергонезалежна газова автоматика 630 eurosit  вирізняється надійністю й безпекою. Завдяки цьому автоматика газових котлів Eurosit знайшла своє застосування в багатьох газових опалювальних котлах. Італійська автоматика sit енергонезалежна, це ще одна важлива її перевага. Також газова автоматика сит досить універсальна, тому застосовується в безлічі сучасних газових підлогових котлах, парапетних котлах. Автоматика sit 630 випускається у двох виробленнях для котлів і для конвекторів.

Основні характеристики:

• Ручка керування з позиціями "вимкнене", "запалювання" і "вибирання температури" (MS).
• Система термоелектричного захисту полум'я з блокуванням подавання газу до основного пальника після вимкнення (GM).
• Пристрій настроювання максимальної витрати газу (RQ), регулятор тиску (PR).
• Гвинт настроювання мінімальної витрати газу
• Модуляційний термостат із функцією повного вимкнення основного пальника (TH).
• Вихід газу до запальної пальника з гвинтом настроювання витрати газу (RQ).
• Вхідний фільтр і фільтр запального пальника (FL).
• Штуцери для вимірювання витрати газу.
• Підведення газу, на вибір, знизу або збоку.

Принцип дії:

  Автоматика містить магнітний запобіжний клапан і клапан із модуляцією різних серій. Коли натиснута кнопка розпалювання, основний клапан перекриває потік газу, а магнітний — відкриває доступ газу на запальний пальник. Термопара, підігріта полум'ям від запаального пальника, виробляє струм упродовж 2 секунд для підтримки живлення магнітного клапана. Основний потік газу в конвекторі з'являється, коли відпускають кнопку розпалювання.

 Ручкою вибору температури можна встановити бажану температуру. Датчик термостата регулює основний потік газу за допомогою малого відсичного клапана та моделювального клапана термостата. Вони налаштовують газовий потік, що йде на основну пальник, так, щоб підтримати бажану температуру в приміщенні. Можна також змінювати вхідний і вихідний тиск на штуцерах для вимірювання тиску. Регулятор тиску   завдяки простій мембрані, краще регулює вихідний тиск. Вихідний тиск газу може бути відрегульований гвинтом.

Технічні характеристики

• Використовуваний газ (сімейства) -  I, II и III
• Максимальний вхідний тиск газу -  50 мБар
• Діапазон настроювання регулятора -  3…18 мБар
• Робоча температура - 18...38 С
• Регулятор тиску -  клас С
• Стійкість під час крутіння та вигинання -  група 2
• Система термоелектричного захисту (у разі використання термопар SIT серії 200 або 290):
• Час запалювання - < 10 сек.
• Час скидання - < 60 сек.
• Розрахункове число циклів запалювання - 10 000
• Система ручного скидання розрахункова кількість циклів скидання  - 10 000
• Робоче положення - Будь-яке
• Під'єднання -  Rp 3/8 ISO 7

Газовий клапан Eurosit 630
