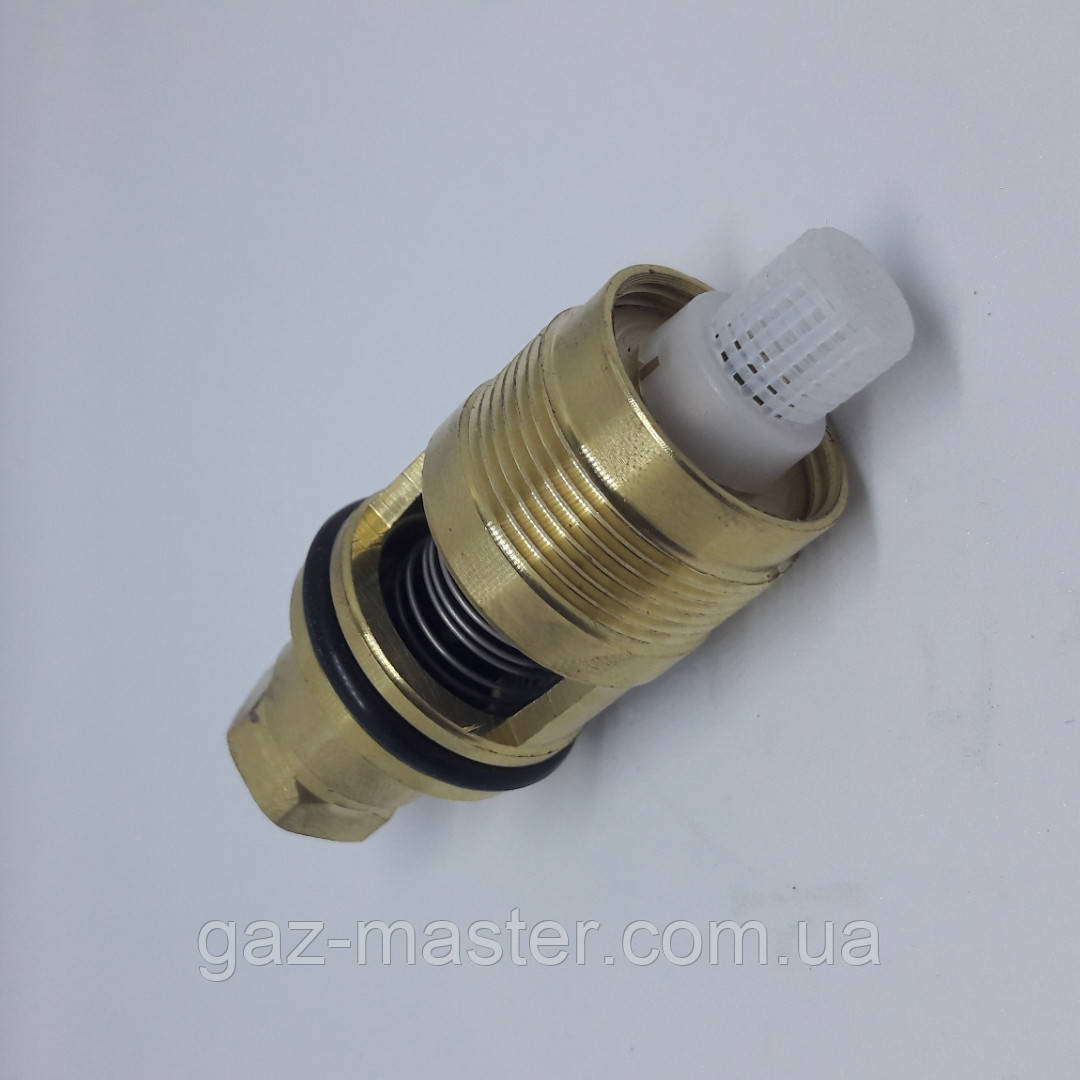

Датчик протоку води Baxi, Westen, Ariston (з пружиною) 619050

Магнітний датчик протоку на гарячу воду — витрата для котлів

Витрата з турбінкою для модулювання напруги на виході залежно від витрати води в контурі гарячого водопостачання. Турбінка вимірює протік води контуру гарячого водопостачання. Датчик протоку ГВС дає змогу: змінювати, нагрівши котла залежно від потоку води. Велике досягнення в разі мінливої кількості води: миттєва реакція котла. Магнітний датчик протоку встановлений усередині колектора гідроблока в бітермічних і монотермічних типах котлів. Під час протоку води турбінка обертаючись, створює магнітне поле. Датчик ефекту Холла прийняв магнітне поле, передає інформацію платі керування. Плата відповідно до значення сигналу, що йде з турбінки, контролює процес гарячого водопостачання. У разі досягнення протоку води 3 літри на хвилину, процес гарячого водопостачання приходить у дію, у разі зменшення протоку нижче ніж 2,5 літра, процес гарячого водопостачання припиняється. Датчик ефекту Холла розміщений на поверхні реле протоку та може бути легко монтуватися й демонтуватися. Датчик з ефектом Холла для котлів різних торгових марок відрізняється за під'єднанням та конструктивно. Він працює в парі з датчиком протоку ГВС із турбіною та торроїдальною шести полюсною котушкою. Така система дає змогу електроніці керувати модуляцією пальника в режимі ГВС відповідно до необхідної кількості води. Наявність водяного напору сигналізує світлодіод датчика Холла, який починає блимати за недостатнього протоку. Щоб від'єднати датчик, необхідно підняти його вгору та м'яко підчепити пластикове кільце відверткою, щоб зняти зі стрижня. Щоб запобігти неправильному сигналу, датчик з ефектом Холла має бути належним чином встановлений у бронзовий корпус.  Для цього потрібно натиснути на корпус датчика, щоб він увійшов до паз, призначений для кріплення.
